一、产品概述
电力变压器在运行时，铁芯、线圈和金属结构件中均要产生损耗，这些损耗将转变为热量而引起变压器发热和温度升高。油浸电力变压器一般采用A级绝缘材料，它的允许温度为105℃，因此，变压器运行时的温度是有限值的，过高的温度会使变压器效率降低、绝缘老化和使用寿命缩短，可见变压器冷却装置的可靠运行对于变压器的正常运行十分重要。
传统风冷控制箱有以下缺点：
1、逻辑控制回路由大量电磁继电器组成，控制回路复杂、可靠性低、故障率高、维护量大；
2、冷却器状态固定，不能根据负荷、温度灵活调整，能耗高，寿命短；
3、单电源控制方式或集中电源控制方式，一旦控制电源故障，就会造成冷却器全停故障；
4、当变压器温度在设定的投切温度阀值附近波动时，会造成风冷装置的频繁投切；
5、无法实现与中央控制室的通讯。
ZELK系列变压器智能风冷控制装置是我公司在总结了国际国内大量的研究成果和用户、设计单位的意见基础上研发出的新型智能装置，在功能、原理、可靠性相对于传统产品和其它厂家智能产品有重大改进，对变压器整个冷却系统实现理想控制，达到节约能源和延长散热器实用寿命的目的，是传统变压器风冷控制装置的理想更新换代产品。
二、技术参数
3.1、可控制冷却器组数：2-8组；3.2、模块式结构设计；
3.3、每个模块各配置单独的双电源互投单元；
3.4、控制装置可保存50重记录装置动作信息；
3.5、控制回路电源：DC220V；
3.6、大屏幕触摸屏设定显示系统各种参数和信息；
3.7、防护等级：IP54；
3.8、安装方式：户外落地式；
3.9、适用范围：适用于各种电压等级的油浸式电力变压器；
3.10、控制装置掉电信息不丢失；
3.11、提供开关量信号输出至远方；
3.12、箱体配置温湿度控制装置自动对箱体内温度、湿度进行调节；
3.13、可配置RS485通讯接口上传本机数据；
3.14、工作温度：-40℃~50℃。

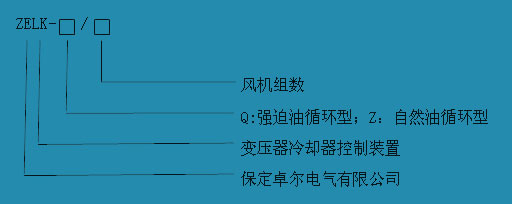

三、规格说明
四、设计说明

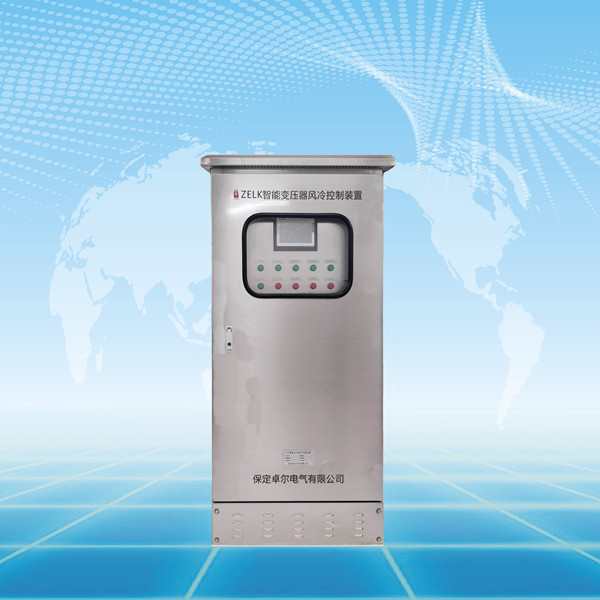

柜体采用户外落地式不锈钢或冷轧钢板喷塑（颜色RAL7035）制成，根据控制型式规格不同分以下几种规格：1200mm*750mm*500mm（高*宽*深）适用于自然油循环风冷型变压器；
1600mm*750mm*500mm（高*宽*深）适用于强迫油循环风冷型变压器；
1800mm*750mm*500mm（高*宽*深）适用于强迫油循环风冷型变压器。
具体设计图纸详见附图。
五、订货须知
5.1、请提供变压器冷却器形式；5.2、自然油循环风冷型请提供风机个数及功率；
5.3、强迫油循环风冷型请提供冷却器组数和每组含油泵个数、功率及每组含风机个数、功率；
5.4、特殊要求请注明。
如需详细说明书，请致电0312-6770513
