一、概述

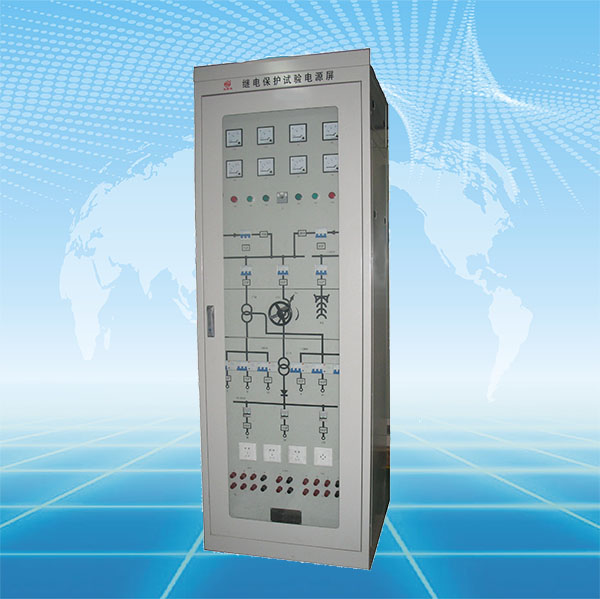

ZEPGY型继电保护试验电源屏是我公司依据能源部《发电厂、变电所工程和继电保护试验仪表配置定额》、《继电保护试验条例》和电力工业部颁发《电力系统继电保护及安全自动装置反事故措施要点》的有关规定设计制造的产品。它为现场继电保护试验工作提供了可靠、稳定、方便的交直流试验电源，为提高继电保护试验工作的质量，确保设备不出危险。
本设备适用于发电厂、变电站及大中型工业企业，可作为标准的继电保护试验电源。
二、主要特点和技术参数
采用双路电源供电，可手动、自动切换。使用接触器可带负荷切换，确保了供电的可靠性；
交流电源采用大容量隔离变压器，将系统电源与试验电源进行隔离，并在初级与次级之间加装屏蔽层，使试验电源免受电网暂态过程和其他谐波干扰。变压器采用△/Y0接线方式，大大削弱了三次谐波，确保了电源质量；
直流电源可以连续平滑的调节电压，以适应不同试验项目的需要；
交流电源的控制均采用DZ47-60型自动开关，它动作迅速，寿命长，有短路、过负荷自动跳闸的功能；
输出交流电源装有漏电保护开关，该开关具有性能稳定，灵敏度高，动作可靠等优点，有短路、过负荷自动跳闸功能；
直流回路使用专门质优直流断路器，它动作迅速，寿命长，有短路、过负荷自动跳闸的功能；
交流部分参数：
额定输入电压：三相220Ｖ/380V，频率50Hz；
额定输出电压：220V/380V，三相四线，共三路输出；
58V/100V， 三相四线，共三路输出。
三相输入平衡时，输出不平衡度小于1%；
三次谐波分量小于3%；
输入变压器容量15kVA，在八小时工作制情况下，大输出电流为3×22.8A。
直流部分参数：
电源输入为交流三相380V；
输出直流电压0～250V连续可调，分三路输出；
整流变压器容量5kVA，在八小时工作制情况下，大输出电流20A；
输出直流纹波系数K<1.5%。
