ZEK800开关智能操控装置

浏览次数: 次  价格:0

一、用途

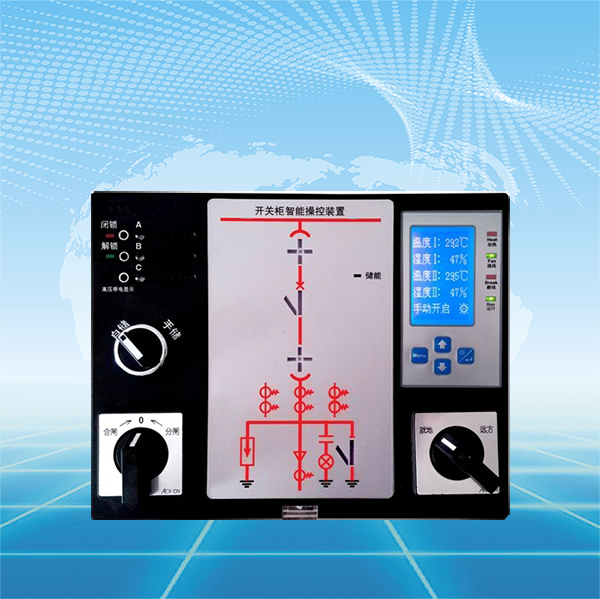

  ZEKC开关柜智能操控装置是适用于各种高、低压开关柜配套使用的一种新型多功能模拟动态显示与控制装置,具有功能完善、结构紧凑,显示形象、直观,反应灵敏、可靠的特点,能够取代安装于开关柜上的传统的一次回路模拟指示牌、电磁式开关状态显示器、接地指示器及除湿加热控制器等诸多元件,可减少元件数量,简化开关柜结构。该系列产品性能稳定,安装方便,使用寿命长,并具有很好的环境耐受能力与电磁兼容性能,能够长期可靠运行。
本装置以一体化布局简易安装于3-35KV户内开关柜,适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。美化了面板结构,简化了现场接线,提高了性能。

二、概述
  ZEKC开关柜智能操控装置是一种新型的多功能、高集成度、高智能化模拟动态指示装置,集成了一次回路模拟图显示断路器状态、开关状态、接地刀状态、弹簧储能状态显示,高压带电指示,高压带电闭锁控制及环境温湿度控制等多种功能于一体,各种功能可自由组合。另外该系列产品采用了单片机技术实现对开关柜中各种元件工作状态的采集、除湿加热控制与加热回路故障诊断;可同时对两路温度和湿度信号实时测量、控制,将温湿度数据以数字形式显示;还可以根据实际温湿度测控的需要,分别进行温湿度的上、下限和回差的设置和显示,实现被测环境的温湿度自动调节;同时采用软件核准技术补偿温湿度漂移记数误差和元器件标称误差,测控精度高,安装、使用、维护简单方便。

本产品适用范围广,可普遍应用于3-35kV户内各种开关柜,智能化程度高,不仅可以显示断路器的各种工作状态的指示,还具有高精度的热式人体感应和语言提示。本产品具有多种智能功能,它具备分合闸回路控制电压监测,过热告警,智能语言防误操作提示及温湿度测量显示的自动控制。采用大屏幕图形点阵LCD液晶显示和人体感应技术,方便用户数据浏览、观测和参数设置。

ZEKC开关柜智能操控装置能够通过RS-485总线与后台监控计算机组网通信,便于实现对于采用多台开关柜组成的电气一次系统的实时动态运行模拟与远程环境监控。ZEKC开关柜智能操控装置具有很好的环境耐受能力与电磁兼容性能。成熟的抗干扰技术,光电、电磁隔离,元器件的选用,电路部件的三防处理及严格的整机带电老化与出厂测试等措施确保了产品的长期工作可靠性。

功能表

型号
功能

ZEKB
801

ZEKB
802

ZEKB
803

ZEKB
804

ZEKB
805

ZEKC
801

ZEKC
802

ZEKC
803

ZEKC
804

ZEKC
805

数码管显示











液晶显示











开关状态显示

断路器位置显示

温湿度显示

温湿度控制

手动加热

高压带电显示

高压带电闭锁

弹簧储能状态指示

接地刀状态指示

储能控制

根据需要选配

根据需要选配

远方/就地控制

柜内照明控制

分闸合闸控制

RS485通讯





语音报警









人体感应报警













分合闸电压显示


















如需详细说明书,请致电0312-6770513
