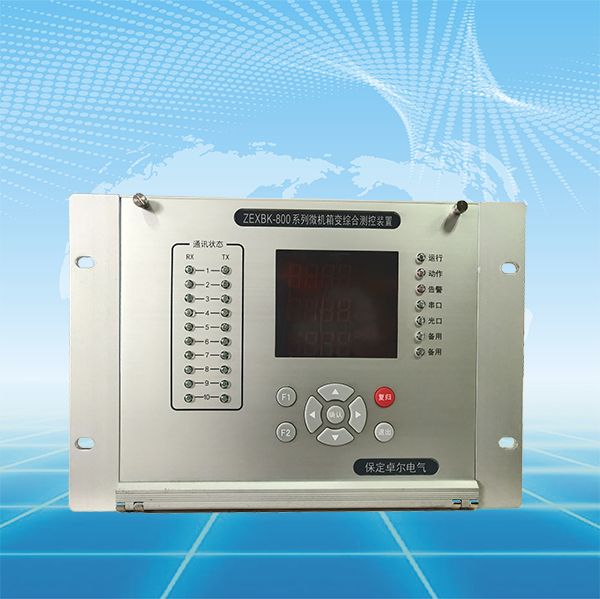

一、产品概述
ZEXBK-800系列微机箱变综合测控装置，主要适用于10kV及以下各级电压等级风电场、太阳能电站的变压器、线路等其它设备的成套测控装置。它集保测量、通信功能于一体，实现高中低压变压器或线路的测控功能。
1.1 功能配置
|
型号 |
量值 |
参数 |
|
ZEXBK-800(V811) |
交流模拟量 |
Ua、Ub、Uc、CIA、CIB、CIC （输入量） S、P、Q、CosΦ，f |
|
直流模拟量 |
3路Pt100或Cu50或4～20mA输入的温度或其它直流量，发货前应指明何种模拟量输入方式 |
|
|
开入量 |
19 路 + 1路24V开入（可用于GPS对时），3路可订货增加开入。 |
|
|
开出量 |
11路 （其中10路受控开出） （受控开出指该开出需配合QDJ开出才能出口） |
|
|
保护功能 |
1. PT断线告警 2. 过/低电压告警,过流告警 |
|
|
机箱结构 |
4U全箱，1块交流插件，1块CPU主板，2块开入开出插件 |
|
|
通信功能 |
可实现8个规约的转换，可选光纤以太网（自愈环）接口 |
|
|
ZEXBK-800(V812) |
交流模拟量 |
Ua1、Ub1、Uc1、CIA1、CIB1、CIC1 （输入量） Ua2、Ub2、Uc2、CIA2、CIB2、CIC2 （输入量） S1、P1、Q1、CosΦ1，f1 S1、P2、Q2、CosΦ2 |
|
直流模拟量 |
3路Pt100或Cu50或4～20mA输入的温度或其它直流量，发货前应指明何种模拟量输入方式 |
|
|
开入量 |
19 路 + 1路24V开入（可用于GPS对时），3路可订货增加开入。 |
|
|
开出量 |
11路 （其中10路受控开出） （受控开出指该开出需配合QDJ开出才能出口） |
|
|
保护功能 |
1. 两路分别整定及投退的PT断线告警 2. 两路分别整定及投退的过/低电压告警,过流告警 |
|
|
机箱结构 |
4U半箱，2块交流插件，1块CPU主板，2块开入开出插件 |
|
|
通信功能 |
可实现8个规约的转换，可选光纤以太网（自愈环）接口 |

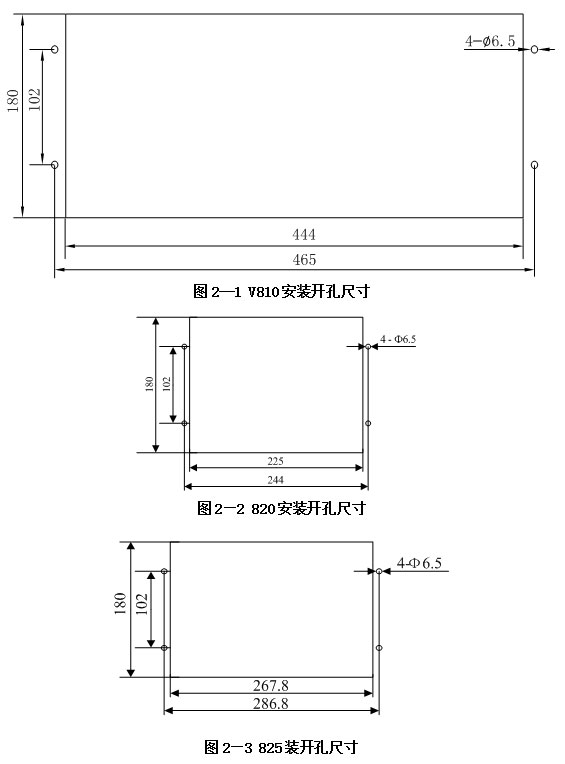

二、机箱结构
公司系列装置机箱结构采用全铝型材标准机箱，高4U，长度分半箱和全箱两种，全箱19英寸长，两个半箱组屏拼装时与全箱相同外形尺寸，美观又有利于组屏。ZEXBK-800(V810)系列测控装置为全箱结构，ZEXBK-800(V820)系列测控装置为半箱结构, ZEXBK-800(V825)为大半箱结构。
如需详细说明书，请致电0312-6770513
